راهنمای بالای درب ریلی
دربهای ریلی آهنی، چه در پارکینگها و چه در سولهها و ورودیهای صنعتی، تنها در صورتی عملکرد روان و بینقصی خواهند داشت که مجموعه یراقآلات آنها به درستی انتخاب و نصب شده باشد. در میان این تجهیزات، راهنمای بالای درب ریلی یکی از مهمترین و حیاتیترین قطعات به شمار میرود. این قطعه وظیفه هدایت درب از بالا، جلوگیری از انحراف، مهار کردن حرکت جانبی و کاهش لرزش را برعهده دارد. اگرچه موتور، ریل، چرخها و قفلها برای حرکت درب ضروریاند، اما بدون یک هدایتگر درب ریلی استاندارد، درب به خصوص در دربهای بلند یا سنگین، ممکن است هنگام باز و بسته شدن دچار تاب خوردگی، لقی و حتی خروج از مسیر شود.
در این مطلب از آتیدُر، با ساختار، انواع و کاربردهای راهنمای بالای درب ریلی آشنا میشویم و بررسی میکنیم که چرا استفاده از مدلهای تفلونی استاندارد میتواند عمر درب و سیستم حرکتی آن را چندین برابر افزایش دهد. بنابراین در ادامه همراه ما باشید.
راهنمای بالای درب ریلی چیست؟
راهنمای بالای درب ریلی یک نوع راهنمای درب کشویی است که برای مهار کردن قسمت بالایی دربهای ریلی طراحی شده است. این قطعه در کنارههای بالا و بخش داخلی ستون نصب میشود و از برخورد، چرخش یا انحراف درب جلوگیری میکند.
کارکرد اصلی آن هدایت و ثابت نگه داشتن درب در خط حرکت است تا درب تنها روی ریل پایینی حرکت کند و از خروج از مسیر یا فشار ناگهانی جلوگیری شود. این قطعه یکی از مهمترین یراقآلات درب ریلی است و معمولا از دو بخش اصلی زیر تشکیل میشود:
- بدنه فولادی گالوانیزه شده
- قرقرههای تفلونی (2 یا 4 عدد)
مواد اولیه بهکاررفته در این محصول، مستقیما کیفیت، طول عمر، میزان اصطکاک و عملکرد روان آن را تعیین میکند.
چرا باید از راهنمای بالای درب ریلی استفاده کرد؟
در دربهای لولایی، وزن و فشار بر روی لولاها قرار میگیرد. اما در دربهای ریلی، تمام وزن روی ریل و چرخهاست و قسمت بالای درب آزاد است. اگر این قسمت مهار نشود، اتفاقات زیر رخ میدهد:
- درب هنگام حرکت لرزش پیدا میکند
- با وزش باد یا ضربه ممکن است تاب بردارد
- احتمال خروج درب از مسیر افزایش مییابد
- حرکت نرم و روان درب از بین میرود
- فشار بیشتری به موتور درب ریلی وارد میشود
به همین دلیل نصب هدایتگر درب ریلی یکی از ملزومات اصلی ایمنسازی و روانسازی حرکت درب به شمار میرود.

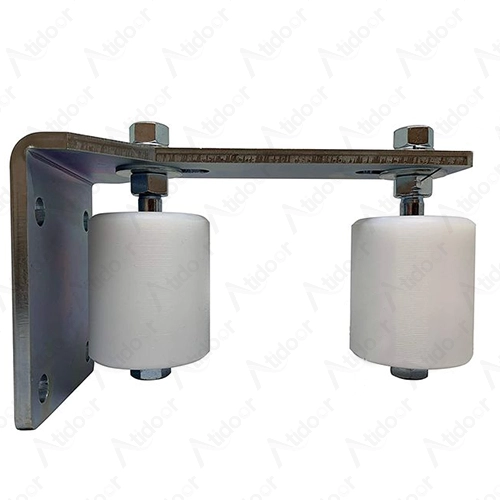

ساختار و متریال راهنمای بالای درب ریلی آتیدُر
همانطور که گفتیم، بر اساس طراحی استاندارد، مدلهای حرفهای از دو بخش کلیدی تشکیل شدهاند که در زیر به توضیح دقیق آنها میپردازیم:
- بدنه فولادی سخت گالوانیزه شده (قطر 3 میلیمتر)
این بدنه از ورق فولادی ضخیم ساخته میشود تا بتواند فشار ناشی از حرکت درب را تحمل کند. گالوانیزه بودن بدنه باعث میشود این قطعه مزایای زیر را داشته باشد:
- ضدزنگ و ضدخوردگی باشد
- برای نصب در فضای باز مناسب باشد
- سالها بدون پوسیدگی یا تغییر شکل کار کند
- قرقرههای تفلونی درجه یک
تفلون بهترین ماده برای کاهش اصطکاک است. قرقرهها از جنس تفلون مرغوب ساخته میشوند تا مزایای زیر را به ارمغان بیاورند:
- حرکت درب کاملا نرم و بیصدا باشد
- در برابر فشار و سایش مقاوم باشند
- به درب آسیب نزنند
- نیاز به روغنکاری مداوم نداشته باشند
تفلون، مزیتی دارد که هیچ پلاستیک یا لاستیکی ندارد. از این رو در برابر سرما، گرما، رطوبت و تغییرات محیطی مقاوم است و به مرور زمان تغییر شکل نمیدهد.
انواع راهنمای بالای درب ریلی آتیدُر
راهنماهای بالایی معمولا در دو مدل اصلی عرضه میشوند:
- راهنمای بالای درب ریلی 4 قرقره
این مدل از دو جفت قرقره تشکیل شده است و روی ستون اول نصب میشود. کاربرد آن به شرح زیر است:
- هدایت درب در زمان باز بودن
- تحمل فشار وزن درب هنگام باز شدن کامل
- جلوگیری از چرخش و خروج از محور
این مدل مناسب دربهای سنگین، بلند و پرتردد است.

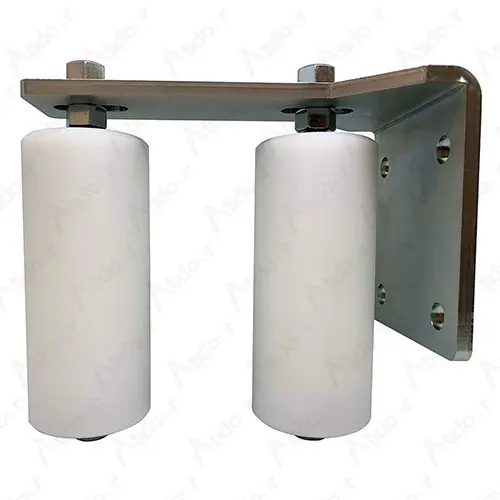

- راهنمای بالای درب ریلی 2 قرقره
این مدل سادهتر است و روی ستون دوم نصب میشود (سمت بستهشدن درب). کاربرد آن به شرح زیر است:
- هدایت درب در حالتی که کاملاً بسته است
- جلوگیری از لقی درب
- نگه داشتن موقعیت نهایی درب
چرا برای مهار کامل درب به هر دو مدل راهنمای درب کشویی نیاز دارید؟
در طراحی استاندارد برای ساخت درب ریلی صنعتی، همیشه از یک راهنمای 4 قرقره و یک راهنمای 2 قرقره استفاده میشود.
دلیل این کار را شرح دادهایم:
- در حالت باز بودن درب: راهنمای 4 چرخ فعال است.
- در حالت بسته بودن درب: راهنمای 2 چرخ وارد عمل میشود.
به این ترتیب درب در تمام مراحل حرکت، کاملا مهار شده و هیچ نقطه آزادی ندارد که باعث لرزش، انحراف یا ضربه شود.

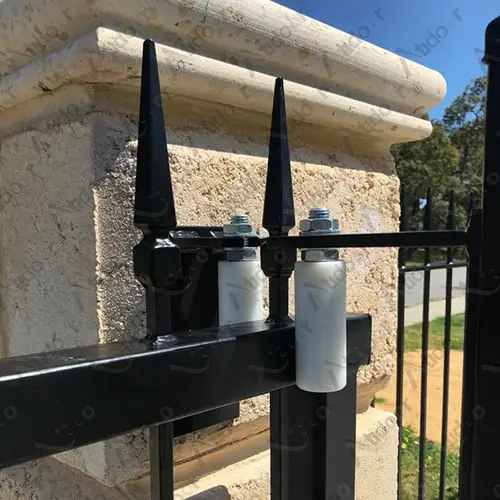

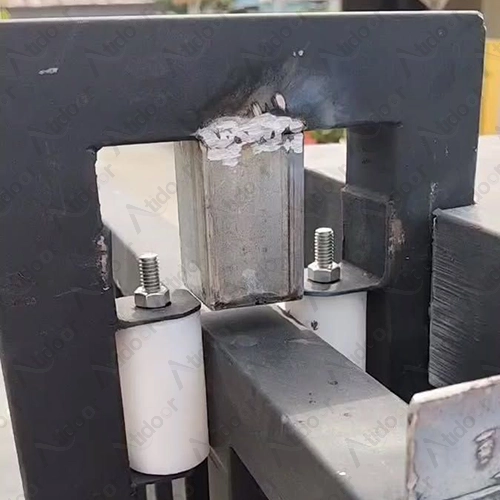

نحوه نصب راهنمای بالای درب ریلی
در بستهبندی محصول، تمامی پیچ و مهرههای لازم برای نصب قرار داده شده است. مراحل کلی نصب عبارتند از:
- انتخاب ارتفاع مناسب روی ستون
- نصب پایه فولادی راهنما روی ستون با پیچهای بسته
- تنظیم فاصله بین قرقرهها نسبت به ضخامت درب
- تست حرکت درب و تنظیم مجدد برای حرکت نرم
نکته مهم: فاصله بین قرقرهها باید طوری تنظیم شود که: درب نه بیش از حد فشرده شود و نه زیاد آزاد بماند. این تنظیم صحیح، عمر قرقرهها و ریل را چند برابر افزایش میدهد.
مزایای استفاده از هدایتگر درب ریلی آتیدُر
استفاده از هدایتگر درب ریلی استاندارد آتیدُر، مزایای زیر را تضمین میکند:
- جلوگیری از انحراف درب در هنگام حرکت
- حذف لرزشهای عمودی و افقی
- کاهش فشار روی چرخها و موتور
- افزایش عمر ریل و یراقآلات
- حرکت بسیار نرم و بیصدا
- جلوگیری از آسیب درب در اثر باد یا ضربه
- افزایش ایمنی کلی سیستم درب ریلی
این ویژگیها باعث میشود برای دربهای صنعتی، پارکینگی و سولهها، استفاده از این قطعه ضروری باشد.
راهنمای درب کشویی، مناسب برای چه دربهایی است؟
این قطعه تقریبا برای تمام دربهای ریلی سنگین و نیمهسنگین زیر مورد استفاده قرار میگیرد:
- دربهای پارکینگ مسکونی
- دربهای ریلی سوله
- دربهای انبارها و کارگاهها
- دربهای صنعتی بزرگ
- دربهای ورودی باغ و ویلا
به خصوص دربهایی که طول زیاد یا وزن بالایی دارند، بدون راهنمای بالا احتمال تاب برداشتن یا خروج از محور را خواهند داشت.
چرا آتیدُر انتخاب مناسبی برای خرید یراق درب ریلی است؟
آتیدُر با تولید و عرضه یراقآلات استاندارد مورد نیاز انواع درب فلزی، از جمله راهنمای بالای درب ریلی تفلونی، توانسته جایگاه مهمی در بازار یراقآلات دربهای اتوماتیک و ریلی بدست آورد. مزایای محصولات این شرکت عبارتند از:
- استفاده از فولاد تقویتشده
- تفلون درجه یک در قرقرهها
- طول عمر بسیار بالا
- طراحی مهندسیشده و دقیق
- ارسال قطعات همراه با پیچ و مهره
- سازگاری با انواع دربهای آهنی و موتورهای ریلی
به همین دلیل بسیاری از نصابها و شرکتهای نصب دربهای اتوماتیک، محصولات این برند را توصیه میکنند.
جمعبندی
راهنمای بالای درب ریلی “Sliding gate guide rollers” یکی از مهمترین بخشهای سیستم دربهای کشویی است که وظیفه هدایت، مهار و جلوگیری از انحراف درب را برعهده دارد. این قطعه با بدنه فولادی گالوانیزه و قرقرههای تفلونی ساخته میشود تا ضمن مقاومت بالا، حرکت نرم و بیصدایی ایجاد کند. مدلهای 2 و 4 قرقرهی آتیدُر به ترتیب برای حالت بسته و باز درب استفاده میشوند و نصب هر دو برای مهار کامل درب ضروری است.
با استفاده از یک هدایتگر درب ریلی استاندارد، علاوه بر افزایش طول عمر ریل و چرخها، از آسیبهای احتمالی، انحراف، لرزش و خرابیهای سیستم جلوگیری خواهید کرد. محصولات باکیفیت آتیدُر نیز با طراحی مهندسی شده و مواد اولیه مرغوب، گزینهای مطمئن برای پروژههای صنعتی و مسکونی هستند. بنابراین برای ثبت سفارش همین امروز با کارشناسان این مجموعه تماس حاصل فرمایید.
