دنده شانه ای درب ریلی

دنده شانه ای درب ریلی مناسب برای انواع درب ریلی ساخته شده است . این مدل از ریل دنده شانه ای همراه با پیچ و مهره نصب می گردد که استحکام بالایی را به درب می دهد.

جک درب ریلی اتوماتیک از یراق آلات مختلفی تشکیل شده است. این یراق‌آلات با همکاری یکدیگر، درب را بر روی ریل‌های این درب کشیده و باز و بسته می‌کنند. یکی از این یراق آلات ، چرخ‌دنده‌های دنده شانه ای درب ریلی هستند. این قسمت از جک، وظیفه انتقال گشتاور به درب را بر عهده داشته و همان‌طور که از نام آن مشخص است، شامل یک سری دنده به شکل شانه است. در مقابل دنده‌های شانه­ای، چرخ‌دنده‌های زنجیری با مکانیسمی متفاوت، قرار دارند.

عملکرد دنده شانه ای درب ریلی

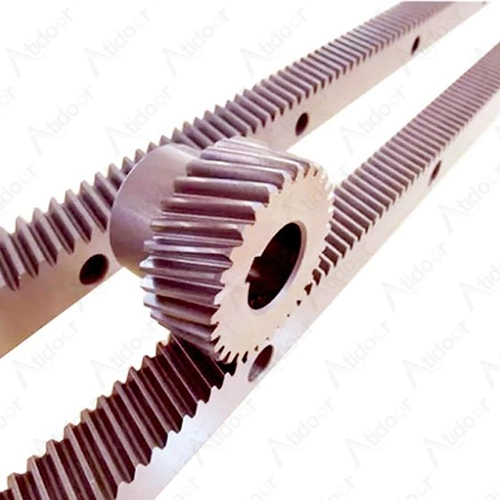

دنده شانه ای “Sliding Rack” درب ریلی ، بالای درب ریلی نصب‌شده و نیرو را از یک محور به محور دیگر، منتقل می‌کند. این چرخ‌دنده، حرکت دورانی را به حرکت خطی تبدیل کرده و درب را روی ریل‌ها حرکت می‌دهد. چرخ‌دنده شانه­ای از دو قسمت رک و پینیون تشکیل شده است. رک، همان میله دندانه‌دار یا شانه و پینیون همان چرخ‌دنده‌های متحرک است. فاصله میان دندانه‌های پینیون و ابعاد آن‌ها با دنده‌های رک یا شانه، یکی است.

یک درب ریلی برای جابجایی، به دنده های شانه ­ای به‌اندازه طول خود درب، نیاز دارد. دنده‌های شانه­ای با چرخ‌دنده‌ای که روی موتور نصب‌شده است، درگیر شده و با چرخاندن چرخ‌ها درب را باز و بسته می‌کند.

انواع دنده شانه ای درب ریلی

دنده شانه ای درب ریلی ، ازنظر شکل، به دو نوع ساده و مدول یا مورب تقسیم می‌شود. شانه‌های دنده‌ای رک و پینیون در نوع ساده، عمود بر محور طولی دنده شانه­ای بوده و در نوع مورب، دنده­های رک مورب هستند با دنده­های پینیون، زاویه دارند. درصورتی‌که وزن درب سنگین باشد، از دنده شانه­ای مورب استفاده می‌شود چراکه این دنده‌ها، قدرت انتقال بار بالاتری دارند.

از مزایای استفاده از دنده شانه ای درب ریلی ، توان بالای انتقال بار و رفع محدودیت در حرکت طولی است. دنده‌های شانه­ای معمولا به طول یک متر تولید می‌شوند. بنابراین، ازآنجایی‌که درب پارکینگ یا درب صنعتی قطعا طولی بیش از یک متر دارند، باید تعدادی از آن‌ها را برای نصب بر روی درب در کنار یکدیگر قرار داد.

جنس دنده شانه ای درب ریلی

هر دو جزء دنده شانه­ای از فلزاتی مانند فولاد، آلومینیوم، آهن و غیره ساخته می‌شوند. نکته مهم در ساخت همه آن‌ها این است که باید دارای پوشش‌های ضدزنگ باشند. در غیر این صورت و به دلیل مجاورت این قطعه با هوای بیرون، احتمال بروز زنگ‌زدگی و خوردگی در آن‌ها فراوان است. بهترین متریال برای ساخت این قطعه، فولاد آبکاری­شده یا گالوانیزه است. فولاد گالوانیزه می‌تواند، به‌راحتی، ده‌ها سال دوام آورده و نیاز به مراقبت بسیار کمی دارد.

همچنین، روش‌های مختلفی هم برای ساخت دنده شانه ای درب ریلی به کار می‌روند که روش‌های ساخت یکپارچه مانند ریخته‌گری، تزریق، اکستروژن، کشش سرد و فورجینگ نمونه‌هایی از آن­ها هستند. ماشین‌کاری نیز روش دیگری برای ساخت دنده شانه­ای است که روش‌هایی مانند فرزکاری، هابینگ و شیپینگ را شامل می‌شود.

قیمت دنده شانه ای درب ریلی

قیمت دنده شانه ­ای به عوامل مختلفی مانند ساده یا مورب بودن، جنس، طول و اندازه شانه‌ها بستگی دارد. بااین‌حال، شاید بتوان گفت که مهم‌ترین عامل تأثیرگذار در قیمت دنده شانه­ای، برند آن است. در حال حاضر، برندهای ایتالیایی، نسبت به دیگر برندهای خارجی، در بازار ایران بیشتر یافت شده و به‌طور نسبی، قیمت بالاتری هم نسبت به برندهای ایرانی دارند.

چرخ دنده شانه ای ضد زنگ بوده و هر گونه نقص در کیفیت کالا دارای گارانتی تعویض است.
