برای اندازهگیری عرض، ابتدا فاصله خالص بین دو ستون یا لبه داخلی چهارچوب ورودی را با متر در چند نقطه (بالا، وسط و پایین) اندازه بگیرید. عرض موثر درب، معمولاً بر اساس کمترین عدد این اندازهگیریها در نظر گرفته میشود تا درب و فریم در هر بخش دهانه بهصورت ایمن و بدون گیرکردن نصب شوند.
این پاسخ مفید بود؟ -
ارتفاع را از کف تمامشده (سطح نهایی سرامیک یا سنگ) تا زیر سر تیر یا نعلدرگاه میسنجند و بهتر است در چند نقطه اندازه گرفته شود تا اختلاف احتمالی کف یا سقف مشخص شود. در بسیاری از پروژهها، ارتفاع استاندارد لتهای شیشهای درب اتوماتیک نزدیک به ۲۰۰ تا ۲۱۰ سانتیمتر است، اما میتوان بر اساس نیاز پروژه و محدودیت سازه آن را تنظیم کرد.
این پاسخ مفید بود؟ -
در دربهای تک لت کشویی، عرض لت شیشهای معمولاً در بازهای حدود ۹۰ تا ۱۲۰ سانتیمتر در نظر گرفته میشود تا هم عبور نفر راحت باشد و هم وزن لت با اپراتور متناسب بماند. ارتفاع لتها هم در بسیاری از سیستمها طبق استاندارد سازنده نزدیک به ۲۰۰ سانتیمتر انتخاب میشود، مگر اینکه معماری پروژه ارتفاع متفاوتی نیاز داشته باشد.
این پاسخ مفید بود؟ -
در مدل دولت کشویی، دو لت متحرک روی هم باز میشوند و عرض کل دهانه معمولاً بزرگتر از تک لت است تا تردد همزمان چند نفر یا عبور چرخدستی و ویلچر راحتتر شود. عرض رایج دهانه این مدلها در منابع استاندارد، حدود ۱۸۰ تا ۲۴۰ سانتیمتر ذکر شده است که بر اساس عرض هر لت و فضای موردنیاز برای حرکت تنظیم میشود.
این پاسخ مفید بود؟ -
بسیاری از شرکتها برای لتهای شیشهای، ابعاد استاندارد مشخصی دارند (مثلاً عرض حدود ۱۰۰ و ارتفاع حدود ۲۳۰–۲۴۰ سانتیمتر) که برای بیشتر ورودیهای معمول قابل استفاده است. در صورت نیاز به دهانههای خیلی عریض یا بلند، میتوان ابعاد سفارشی سفارش داد؛ فقط باید وزن شیشه و محدودیت اپراتور و پروفیلها در محاسبه لحاظ شود تا سیستم از نظر فنی قابل اجرا باشد.
این پاسخ مفید بود؟ -
ضخامت شیشه (مثلاً شیشه سکوریت ۱۰ میلیمتری) روی وزن هر لت و در نتیجه روی انتخاب اپراتور، تعداد ریلها و ابعاد فریم اثر میگذارد. هنگام طراحی، باید ابعاد و ضخامت شیشه با ظرفیت سیستم اتوماتیک و تحمل سازه هماهنگ شود تا درب در بلندمدت بدون مشکل حرکت کند.
این پاسخ مفید بود؟ -
بهخاطر ممکن بودن تاب داشتن دیوارها، تراز نبودن کامل کف و اختلاف جزئی در اجرای سازه، ممکن است عرض دهانه در بالا، وسط و پایین کمی با هم تفاوت داشته باشد. انتخاب کمترین مقدار، کمک میکند فریم درب اتوماتیک شیشهای در تمام ارتفاع بدون گیر کردن و فشار اضافی روی شیشه یا پروفیل نصب شود.
این پاسخ مفید بود؟ -
علاوه بر عرض خالص دهانه، باید فضای جانبی لازم برای جمع شدن لتهای کشویی روی هم یا در کنار ثابتها را در نظر گرفت. این یعنی عرض کلی مجموعه فریم و شیشه باید طوری طراحی شود که لتها هنگام باز شدن کاملاً در محدوده پروفیل و ریل قرار بگیرند و با دیوار یا ستون مجاور برخورد نکنند.
این پاسخ مفید بود؟ -
فریمها و پروفیلهای آلومینیومی اطراف شیشه بخشی از عرض و ارتفاع نهایی درب را تشکیل میدهند؛ بنابراین ابعاد شیشه همیشه کمی کوچکتر از دهانه خام هستند. هنگام سفارش، باید عرض و ارتفاع خالص دهانه، به همراه حاشیه موردنیاز برای پروفیل و کاور اپراتور در محاسبات لحاظ شود تا درب هم زیبا و هم فنی نصب شود.
این پاسخ مفید بود؟ -
در دربهای کشویی ساده، لت متحرک هنگام باز شدن روی لت ثابت یا در فضای جانبی حرکت میکند، بنابراین باید در کنار دهانه ورودی فضای کافی برای قرار گرفتن شیشهها در وضعیت باز در نظر گرفته شود. بهطور معمول، برای درب کشویی استاندارد، حداقل بهاندازه عرض یک لت متحرک (حدود ۱ متر) فضای جانبی نیاز است و در عمل حدود ۵۰ درصد دهانه برای عبور مؤثر در اختیار قرار میگیرد؛ در حالی که در مدلهای تلسکوپی این درصد عبور بیشتر است.
این پاسخ مفید بود؟ -
اگر کف دهانه ورودی کاملاً تراز نباشد، قبل از نصب درب اتوماتیک شیشهای باید اختلاف سطح با کفسازی، شست بتنی، شمشهکشی یا تنظیم ریلها اصلاح شود تا ریلهای کشویی و لتها در یک تراز دقیق کار کنند. در غیر این صورت، حرکت لتها دچار گیرکردن، سایش نامتوازن و فشار غیرطبیعی به اپراتور و شیشه میشود و هم صدای کارکرد بالا میرود و هم احتمال خرابی سیستم بیشتر میشود؛ به همین دلیل کارشناسان نصب معمولاً پیش از نصب، وضعیت کف و تیر بالای دهانه را بررسی و اصلاح میکنند.
این پاسخ مفید بود؟ -
در درب کشویی ساده، لت متحرک روی لت ثابت یا در کنار آن حرکت میکند و حداکثر حدود ۵۰ درصد عرض دهانه برای عبور آزاد در اختیار است، بنابراین عرض لتها و عرض دهانه بر این اساس محاسبه میشود. در درب شیشهای تلسکوپی، دو یا چند لت متحرک بهصورت تلسکوپی روی هم جمع میشوند و میتوان از حدود ۷۰ درصد عرض دهانه برای عبور استفاده کرد؛ به همین دلیل در محاسبه ابعاد، تعداد لتها، عرض هر لت و فضای جانبی لازم برای جمع شدن آنها باید دقیقتر در نظر گرفته شود تا هم استاندارد عبور نفر و ویلچر رعایت شود و هم حرکت لتها بدون برخورد و فشار انجام شود.
این پاسخ مفید بود؟
ابعاد درب اتوماتیک شیشه ای مناسب چقدر است؟
ابعاد درب اتوماتیک شیشه ای یکی از مهمترین مواردی است که باید قبل از نصب و اجرا مد نظر خود قرار بدهید. ابعاد درست و دقیق باعث میشود تا ظاهر کار در اتمام بسیار زیبا باشد. همچنین ابعاد درست باعث میشود تا از فرسودگی و خراب شدن زودتر در جلوگیری شود. از این رو جهت داشتن ابعاد و سایز متناسب با شرایط محلی و وزن خود از تأمین‌کننده‌های با کیفیت و استاندارد و معتبر کمک بگیرید و حتماً اجازه دهید متخصصین و کارشناسان مربوطه فرایند نصب درب و اندازهگیری را با دقت فراوان انجام دهند. در این مقاله قرار است تا درباره ابعاد درب و اندازه طول و عرض آن اطلاعات مفیدی را برای شما بیان کنیم. از این رو از شما در خواست می‌کنیم تا انتهای این مقاله همراه ما باشید.
ابعاد درب اتوماتیک شیشه ای
از مهمترین و ویژه‌ترین عوامل تاثرگذار در انتخاب درب اتوماتیک برقی که امروز در بازار فراوان است و طرفدران بسیاری هم دارد، سایز و ابعاد آن هاست. این درب‌ها در ارتفاع و عرض‌های گوناگون بسته به محیط و مکانی که قرار است نصب شوند موجود برش می‌خورند. خوبی این مدل دربهای اتوماتیک برقی با ظاهری مدرن این است که در انواع قالب‌های سفارشی سازگار هستند. علاوه بر ابعاد استاندارد درب اتوماتیک، وزن فریمها باتوجه به میزان رفت و آمد و نوع کاربر در انتخاب مشتری بسیار نقش قابل توجهی دارد. جنس شیشه میتواند در درب اتوماتیک شیشه ای از نوع شیشه سکوریت یا شیشه است.
متخصصین فروش درب های اتوماتیک مدرن بهترین و مناسب‌ترین درب از جنس شیشه را با محاسبه ابعاد درب اتوماتیک شیشه ای مطابق با شرایط مکانی و فضایی که قرار است درب را در آن وصل کنید به شما پیشنهاد میدهند و الگویی را برای نصب آن برایتان ترسیم میکنند تا بهترین انتخاب را در خرید داشته باشید. به عبارتی محاسبه ابعاد درب اتوماتیک شیشه ای به شما کمک میکند تا مناسب با نیازتان خرید کنید.
اگر ابعاد درب اتوماتیک شیشه ای بزرگ و کوچک باشد یا به زبان دیگر با محل شما مطابقت نداشته باشد باعث عملکرد نادرست درب و ایجاد ظاهری ناخوشایند در فضای مورد نظرتان خواهد شد و طول عمر آن بشدت پایین می‌آید.

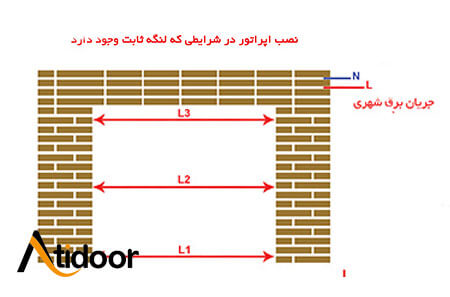

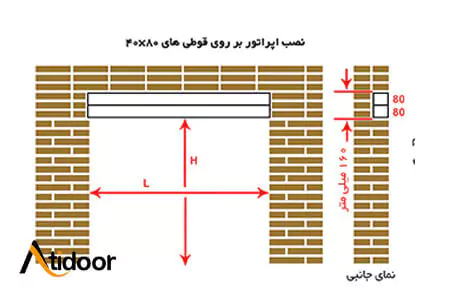

اندازهگیری ارتفاع و عرض و محاسبه درب اتوماتیک شیشه ای
کارشناسان برای نصب درب اتوماتیک شیشه ای باید در مرحله اول به محل سکونت مشتری بروند و فضای مشتری را بررسی کنند و ابعاد درب را با ابزار‌های مهندسی و دقیق بسنجد و به نحو مطلوبی اندازهگیری کنند. ارتفاع و عرض لت ها و درب‌ها در زمان برش می‌بایستی با دقت بسیار زیادی انجام شود. علاوه بر این در مرحله بعد می‌بایستی محل قرارگیری ریلها و آهن کشی را به نحو مطلوبی و بدرستی اندازه بگیرند. در اندازهگیری دربهای شیشهای تعداد لتها تأثیر بسیار زیادی دارد و نحوه اندازهگیری ابعاد درب در یک لت و دو لت بودن درب برای جایگیری در محیط بسیار متفاوت است.
این نکته را هم فراموش نکنید که در واقع بایستی نخست ابعاد درب اتوماتیک شیشه ای را متناسب با وزن آن در نظر بگیرید. در صورت متناسب نبودن و عدم برابری درب‌ها با یکدیگر عملکرد درست و متناسبی نخواهد داشت و در باز و بسته کرد آن تا حد زیادی دچار اختلال خواهد شد.
حتی در صورت و وجود کارکرد درست در زمان باز و بسته کردن درب، این عدم تناسب و رعایت نکردن ابعاد درب اتوماتیک شیشه ای تأثیرات منفی بشدت زیادی بر روی موتور درب خواهد گذاشت و در نتیجه موتور درب زودتر از آن چیزی که فکرش را می‌کنید فرسوده خواهد شد و زود خراب میشود و استهلاک آن تا حد بسیار زیادی پایین می‌آید و در نهایت شما مجبور هستید هزینه‌های بسیار زیادی را جهت تعویض یا تعمیر آن پرداخت کنید.
از این رو جهت داشتن ابعاد و سایز متناسب با شرایط محلی و وزن خود از تأمین‌کننده‌های با کیفیت و استاندارد و معتبر کمک بگیرید و حتماً اجازه دهید متخصصین و کارشناسان مربوطه فرایند نصب درب و اندازهگیری را با دقت فراوان انجام دهند. فقط در این صورت توانایی این را دارید تا از خرید درب اتوماتیک با عملکرد خوب و کیفیت بالا مطمئن پیدا کنید.
در واقع همانطور که گفتیم، اگر ابعاد درب اتوماتیک شیشه ای بزرگ و کوچک باشد یا به زبان دیگر با محل شما مطابقت نداشته باشد باعث عملکرد نادرست درب و ایجاد ظاهری ناخوشایند در فضای مورد نظرتان خواهد شد و طول عمر آن بشدت پایین می‌آید.
عرض درب اتوماتیک شیشه ای
هر لته یا درب دارای یک قالب به شکل مستطیل فلزی است و برخوردار از دو کفی درب (ضلع بالا) و بغلی (پایین) است. ارتفاع لته‌های ثابت اغلب بین ۲ الی ۲٫۵ متر تعیین شده است و ارتفاع لته‌های متحرک چیزی در حدود ۲ سانتیمتر از لته‌هایی ثابت درب شیشهای برقی کمتر است به این دلیل که باید به صورت آزادانه به حرکت درآیند.
عرض لت های متحرک و ثابت باید یکسان و مساوی باشد تا در نهایت شکل ظاهری بسیار خوب و مطلوب باشد و همچنین مکانیسم نصب درب و طراحی در جایگذاری آن درست باشد. محاسبه عرض درب اتوماتیک شیشه ای بستگی به تعداد و شمار لته‌هایی دارد که تمایل دارید در سیستم خود پیاده‌سازی کنید و نصب کنید. از فرمول زیر برای محاسبه عرض درب اتوماتیک شیشه ای استفاده میکنند:
عرض ابعاد درب اتوماتیک شیشه ای: عرض کل ورودی + دو برابر عرض بغلی لته – ۴ سانتیمتر بادخور تقسیم بر / تعداد درب‌ها

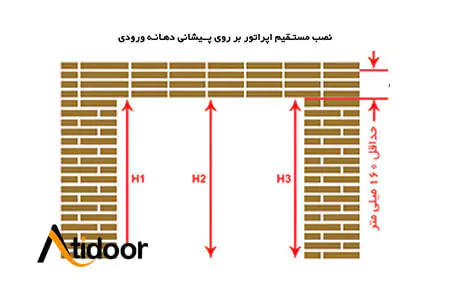

ارتفاع درب اتوماتیک شیشه ای
کتیبه‌ها در واقع اصطلاحی است که به فضای بالای درب اتوماتیک شیشه ای اطلاق میشود که در حقیقت فضایی به اندازه اپراتور درب شیشهای است. اما در بعضی مکان‌های تجاری یا هتل‌ها و… برای زیباسازی و متناسب کردن فضا از کتیبه‌ها در فوق یا بالاسری درب شیشهای ورودی بهره‌برداری میکنند که محاسبه آن به طریق زیر است:
ارتفاع درب اتوماتیک شیشه ای (کتیبه) = ارتفاع کل ورودی – ارتفاع لت درب ثابت – ۱۵ سانتیمتر
عرض کتیبه= عرض کل ورودی – ۲ سانتیمتر بادخور
ابعاد درب اتوماتیک شیشه ای فریم لس
ابعاد درب اتوماتیک شیشهای فریم‌لس (بدون فریم) به دلیل حذف پروفیلهای آلومینیومی و انتقال تمام بار ساختاری به خود شیشه، نسبت به مدلهای فریم‌دار محدودیت‌های مشخصی دارد تا ایمنی و طول عمر سیستم حفظ شود.
- عرض هر لت درب اتوماتیک شیشه ای فریم لس (بین ۶۰ تا نهایتاً ۱۲۰ سانتیمتر) است. عرض بیشتر باعث افزایش بیش از حد وزن لتها شده و فشار مخربی به غلتک‌ها (هنگرها) و موتور دستگاه وارد میکند.
- ارتفاع هر لت درب اتوماتیک شیشه ای فریم لس نهایتاً ۲.۵ متر (۲۵۰ سانتیمتر) مناسب است. بیشتر از آن نیاز به کارشناسی دارد و معمولا توصیه نمیشود.
برای استعلام قیمت درب اتوماتیک شیشه ای فریم لس با کارشناسان ما در ارتباط باشید.
نتیجه‌گیری
همانطور که خواندید برای اندازهگیری ابعاد درب اتوماتیک شیشه ای باید از یک متخصص کمک بگیرید. در واقع اندازهگیری درب اتوماتیک باعث میشود تا کار نهایی بسیار شکیل‌تر و زیباتر شکل بگیرد. علاوه بر این موارد عرض لت های متحرک و ثابت باید یکسان و مساوی باشد تا در نهایت شکل ظاهری بسیار خوب و مطلوب باشد و همچنین مکانیسم نصب درب و طراحی در جایگذاری آن درست باشد. محاسبه عرض درب اتوماتیک شیشه ای بستگی به تعداد و شمار لت هایی دارد که تمایل دارید در سیستم خود پیاده‌سازی کنید. یک درب مناسب دربی است که با رعایت ابعاد دقیق و مناسب آن، به اصطلاح در کار بشیند و ظاهر زیبایی به ارمغان آورد.
پس حتماً این مسأله را جدی بگیرید و کار را سرسری انجام ندهید و از یک متخصص بخواهید تا درب را برایتان نصب و اندازهگیری کند. از اینکه تا انتهای این مقاله همراه ما بودید از شما سپاسگزاریم و امیدواریم و امیدواریم نکاتی که در باره ابعاد درب اتوماتیک شیشه ای گفته شد برای شما مفید واقع شده باشد.
