در حال حاضر مدلهای مختلفی از قفل برقی در بازار ایران موجود است ولی قفل برقی کله گاوی به دلیل مزایای زیادی که دارد با استقبال بیشتری مواجه شده است. این قفل برای اولین بار در کمپانی سیزا (CISA) ایتالیا طراحی و ساخته شده است ولی چند شرکت ایرانی نیز اقدام به کپی برداری از این قفل کرده اند. البته کیفیت و قیمت برند سیزا به مراتب بالاتر از نمونه های تولید ایران است.

درخواست مشاوره خرید آتی در

مزایای قفل برقی کله گاوی

  • مقاومت در مقابل فشار/کشش وارده به درب تا 2000 کیلوگرم . حدود 6 برابر مقاومت بیشتر در مقایسه با قفلهای برقی دیگر ( تاییدیه برند سیزا)
  • امکان تنظیم سریع و ساده  آکس (Backset) سیلندر قفل برای اندازه های 50 ، 60 ، 70 و 80 میلیمتر . این قابلیت در قفلهای برقی دیگر وجود ندارد و شما مجبور به خرید قفل با آکس مورد نظر خود هستید. (
  • امکان استفاده در هر دو درب راست و چپ بازشو. این قابلیت معمولا در قفلهای برقی دیگر وجود ندارد و اکثرا به طور مجزا برای راست و چپ بازشو طراحی می شوند. در قفل برقی کله گاوی امکان تنظیم سریع و ساده قفل برای هر دو حالت راست و چپ بازشو وجود دارد.
  • قابلیت انعطاف حرکتی (در راستای عمودی و افقی) زبانه مقابل قفل(Striker) برای چفت شدن راحتتر و مطمئن تر قفل . در شرایطی که درب مقداری افتادگی یا تاب داشته باشد، این قابلیت چفت شدن مطمئن و راحت تر قفل را تضمین می کند.
آموزش نصب قفل برقی
آموزش نصب قفل برقی

اجزا قفل برقی کله گاوی

مطابق شکل زیر ، قفل کله گاوی “Installation electric rim locks” از چند جزء به شرح زیر تشکیل شده است:

  • بدنه اصلی قفل
  • زبانه میله ای مقابل قفل
  • پلیت بدنه قفل
  • پلیت های زبانه میله ای مقابل قفل
  • کلیدها ، پیچ ها و راهنمای نصب قفل
طریقه نصب قفل برقی کله گاوی برروی درب حیاط
طریقه نصب قفل برقی کله گاوی برروی درب حیاط

تنظیم قفل برقی کله گاوی برای درب بازشو به راست و بازشو به چپ / تنظیم اندازه آکس سیلندر قفل

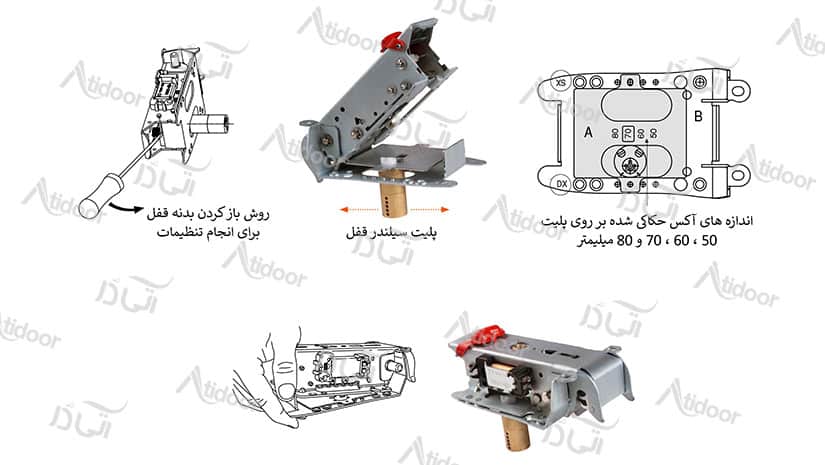

به روش نشان داده شده در شکل زیر ، بدنه لولایی قفل را باز کنید تا به پلیت سیلندر قفل دسترسی پیدا کنید.

با دوران پلیت سیلندر قفل می توانید حالت راست بازشو / چپ بازشو قفل را تنظیم نمایید.

همچنین برای تنظیم اندازه آکس سیلندر قفل ، با توجه به اندازه های حک شده بر روی بدنه داخلی قفل ، اندازه آکس مورد نظر را تنظیم نمایید.

پس از انجام تنظیمات فوق ، مجددا بدنه لولایی قفل را به حالت اولیه برگردانید.

به عکس و فیلم زیر برای تنظیمات این مرحله توجه نمایید.

آموزش باز کردن مغزی قفل برقی
آموزش باز کردن مغزی قفل برقی



اتصال پلیت های زیرسازی قفل به لنگه درب و چهارچوب درب

مطابق شکل زیر، پلیت بدنه قفل را به لنگه درب و پلیت های زبانه میله ای مقابل قفل را به چهارچوب جوشکاری نمایید.

توجه داشته باشید که این دو پلیت باید همسطح باشند. همچنین پلیتها باید هم راستا باشند و برای هم راستا بودن ، علامت پیکان دو پلیت را دقیقا مقابل هم قرار دهید.

با توجه به توضیح شکل زیر،  مناسب ترین فاصله بین دو پلیت جوشکاری شده بر روی چهارچوب و لنگه درب حدود 5 میلیمتر است. البته نصاب مجاز است با توجه به شرایط درب، این فاصله را حداقل 2 میلیمتر و حداکثر 12 میلیمتر در نظر بگیرد.

روش نصب پلیت های زیرسازی قفل برقی کله گاوی به لنگه درب و چهارچوب
روش نصب پلیت های زیرسازی قفل برقی کله گاوی به لنگه درب و چهارچوب
  • اتصال قفل برقی شاخ گاوی به لنگه درب / اتصال زبانه میله ای مقابل قفل به چهارچوب / اتصال سیم منبع تغذیه به بوبین قفل

با استفاده از پیچهای موجود در بسته بندی قفل ، بدنه قفل و زبانه میله ای مقابل قفل را به درب نصب نمایید.

سپس سیمهای منبع تغذیه قفل را به بوبین قفل متصل نمایید.

قاب مشکی رنگ بدنه قفل را نصب نمایید و عملکرد صحیح باز و بسته شدن درب را کنترل کنید.

برای این منظور به فیلم زیر توجه نمایید.

تنظیم قفل برقی شاخ گاوی برای مدل باز شدن درب

در طراحی قفل کله گاوی ، 2 مدل باز شدن در نظر گرفته شده است:

مدل یک : بازشو اتوماتیک (Automatic opening)

در این حالت – که تنظیم پیش فرض کارخانه است – وقتی قفل با دکمه درب بازکن (از داخل منزل) و یا توسط دکمه قرمز رنگ بدنه قفل باز می شود، مکانیزم زبانه قفل مقداری درب را به سمت بازشو هل می دهد و درب حدود چند سانت باز می شود.

مدل دو : آماده به بازشدن (Ready to open)

در این حالت وقتی قفل با دکمه درب بازکن (از داخل منزل) و یا توسط دکمه قرمز رنگ بدنه قفل باز می شود، مکانیزم زبانه قفل خلاص می شود ولی  مانند مدل یک درب را هل نمی دهد و درب در همان وضعیت بسته باقی می ماند. البته وقتی عابر درب را با دست به سمت بازشو بکشد ، درب باز می شود.

معمولا مدل یک بیشتر مورد درخواست است و به همین دلیل به عنوان تنظیمات پیش فرض کارخانه در نظر گرفته شده است.

اگر به هر دلیلی تمایل دارید مدل دو (آماده به بازشدن) را برای بازشو درب تنظیم نمایید ، از روش زیر پیروی کنید:

    • مطابق شکل زیر ، دو سوراخ 1 و 2 برای تنظیمات در نظر گرفته شده است. سوراخ شماره یک برای مدل بازشو اتوماتیک و سوراخ شماره دو برای بازشو مدل دو.
    • درب را بیندید .
    • یک پین فلزی یا یک پیچ گوشتی ( به قطر 4 میلیمتر) در سوراخ شماره 2 قرار دهید. نوک پیچ گوشتی باید از سمت دیگر سوراخ خارج شود.
نصب قفل برقی کله گاوی

نصب قفل برقی کله گاوی

  • با شستی قرمز رنگ روی بدنه قفل (یا با کلید) درب را باز کنید.
  • مطابق شکل زیر ، زبانه قفل را با انگشت به سمت بازشدن بچرخانید. تا جایی چرخش زبانه را ادامه دهید که یک صدای “تیک” بشنوید.
  • پیچ گوشتی را از سوراخ شماره 2 خارج کنید. مدل بازشو دو (آماده به بازشدن) فعال شد.



آموزش نصب قفل برقی
آموزش نصب قفل برقی
  • اگر بعد از فعال کردن مدل دو باز شدن ، قصد تغییر آن به حالت پیش فرض کارخانه ( مدل بازشو اتوماتیک) را داشته باشید، به روش زیر عمل کنید:
    • درب را در وضعیت باز قرار دهید.
    • یک پین فلزی یا یک پیچ گوشتی ( به قطر 4 میلیمتر) در سوراخ شماره 1 قرار دهید. نوک پیچ گوشتی باید از سمت دیگر سوراخ خارج شود.
    • درب را ببندید.
    • پیچ گوشتی را از سوراخ شماره 1 خارج کنید. مدل بازشو یک ( باز شدن اتوماتیک ) فعال شد.

    در فیلم زیر روش فعال کردن مدل دو بازشو نمایش داده شده است.

درخواست تعمیرات آتی در


اجزای قفل کله پاوی برای نصب چیست؟

بدنه اصلی قفل، زبانه میله ای مقابل قفل، پلیت بدنه قفل، پلیت های زبانه میله ای مقابل قفل، کلید ها و پیچ ها از اجزای اصلی قفل برقی کله گاوی برای نصب می باشند.

تنظیم قفل کله گاوی برای درب باز شو به راست و درب باز شو به چپ متفاوت است؟

هنگام نصب قفل کله گاوی با توجه به نوع باز شدن درب، و با دوران پلیت سیلندر قفل میتوانید حالت راست باز شو و یا چپ باز قفل را برای درب تنظیم نمایید.
